Lanna Fan Táthaithe FH® 310s le haghaidh Foirnéisí Ardteochta

Branda: FH®

Deimhniú: ISO9001, ISO14001

Ábhar: Cruach Dhosmálta Teas-resistant Austenitic

Grád Ábhar: 310s

Méid: φ810x110mm nó Saincheaptha De réir do Líníochtaí

Teocht Oibriúcháin: 1100 ℃

MOQ: 2 phíosa

Déan Teagmháil Linn

Lanna Fan Táthaithe FH® & Impellers | Scaipeadh Foirnéise Ard-Teocht

Buntáistí Eochair

Táthú Laser beachtais
Próiseas táthú léasair hibrideach TIG - ionchur teasa íosta, treá iomlán, agus seams saor ó spásaire a chuireann in aghaidh scoilteadh tuirse teirmeach.
Neart Ard-Teocht
Déanta as cóimhiotail teas-dhíonach - coinníonn sé céimseata lann agus sláine struchtúrach ag teocht oibriúcháin foirnéise suas le 1150 ° C.
Cothromaíocht Dinimiciúla
Déantar gach impeller a chothromú go dinimiciúil roimh an loingsiú (ISO 1940 G6.3 nó níos fearr) - laghdaítear an creathadh, leathnaíonn sé an saol imthacaí, agus cinntíonn sé oibriú ciúin.
Próifílí Saincheaptha Blade
Sreabhadh gathach, cuartha siar, cuartha chun tosaigh nó aiseach – deartha do do riachtanais sreafa aeir agus brú ar leith.
Tógáil Garbh
Ceangaltáin lann-go-mol treisithe agus welds faoiseamh ó strus – seasann sé le timthriall teirmeach agus fórsaí lártheifeacha arda.

Sonraíochtaí Teicniúla

Paraiméadar	Luach
Ábhair	310S, 1.4828, 1.4849, Inconel 600/625, Hastelloy
uas. teocht leanúnach.	650°C – 1150°C (ag brath ar ábhar)
Cineálacha lann	Gathach, cuartha siar, cuartha chun tosaigh, aiseach
Cineálacha mol	Eochrach, barrchaolaithe, scoilte nó tolladh saincheaptha
Raon trastomhas	200 mm - 1500 mm
uas. luas tip	Suas le 100 m/s (deartha ag brath)
Grád comhardaithe	Caighdeán ISO 1940 G6.3 (G2.5 ar fáil)
Caighdeán táthú	GA ISO 5817 / AWS D1.1
Bailchríoch dromchla As-táthaithe / lámhaigh-blasted / sciath ardteochta

Cén fáth Roghnaigh Lanna Fan Táthaithe FH®?
1. Ról Criticiúil Lucht leanúna Scaipthe
I bhfoirnéisí cóireála teasa, is é an lucht leanúna cúrsaíochta croí aonfhoirmeacht teochta. Lanna lucht leanúna drochdhéanta:

Cruthaigh creathadh a dhéanann damáiste do imthacaí agus gléasanna mótair
Gin sruth aeir míchothrom – éagsúlachtaí teochta trasna an ualaigh
Crack ag welds - teip tubaisteach is féidir
Deform ag teocht - éifeachtacht laghdaithe agus tomhaltas fuinnimh méadaithe

Réitíonn impellers táthaithe FH® na fadhbanna seo.

2. Treoir Roghnú Ábhar

Ábhar	Teocht uasta	Is Fearr Le haghaidh
310S	950°C	Tempering, carburizing íseal-teocht, scaipeadh ginearálta
1.4828	1000°C	Annealing teocht níos airde, friotaíocht ocsaídiúcháin maith
1.4849	1050°C	Carburizing ardteochta, cúrsaíocht tromshaothair
Inconel 600	1100°C	Rothaíocht teirmeach tromchúiseach, atmaisféir creimneach
Ionaill 625	1150°C	Teocht mhór, riachtanais ard-neart

3. Próiseas Déantúsaíochta

Céim	Próiseas
1	Próifíl lann gearrtha léasair ó phláta deimhnithe
2	Mol meaisínithe de réir sonraíocht seafta an chustaiméara
3	Lanna suite i daingneán táthú cruinneas
4	Táthú léasair / TIG - saobhadh íosta, gan spásaire
5	Faoiseamh strus iar-weld (riachtanach le haghaidh seirbhíse ardteochta)
6	Cothromú garbh – ábhar a shuimiú/a bhaint
7	Cothromú dinimiciúil – íosmhéid ISO 1940 G6.3
8	Iniúchadh tríthoiseach deiridh agus críochnú dromchla

Cineálacha lann ar Fáil

Cineál	Patrún Sreafa Aeir	Is Fearr Le haghaidh
gathach (díreach)	Brú ard, sreabhadh measartha	Feidhmchláir brú ard-statach, ualaí dlúth
Cuartha siar	Sreabhadh ard, dea-éifeachtúlacht	Scaipeadh ginearálta, éifeachtúlacht fuinnimh
Ar aghaidh-cuartha	Sreabhadh ard ag luas íseal	Feidhmchláir ardluais, ardluais
Aiseach (ghloine)	Sreabhadh ard, brú íseal	Foirnéisí trí-sreabhadh, lucht leanúna fuaraithe

Feidhmchláir
Cineálacha Foirnéise:

Lucht leanúna scaipeadh díon foirnéise bosca
Lucht leanúna athfhillte foirnéise poll
Lucht leanúna foirnéise bun gluaisteán
Scaipeadh foirnéise Bell
Lucht leanúna tras-sreabhadh foirnéise leanúnach
Scaipeadh foirnéise tempering
Lucht leanúna foirnéise annealing
Lucht leanúna foirnéise shintéiriú
Scaipeadh oigheann a thriomú

Tionscail:

Siopaí cóireála teasa
Déantúsaíocht páirteanna feithicleach
Cóireáil teasa aeraspáis
Gaibhniú agus teilgcheárta
Próiseáil cruach agus alúmanam
áitheanna ceirmeacha agus gloine
Foirnéisí próiseála ceimiceacha

Tábla Grád Ábhar:

Cruach Teas-resistant
/	GB	DIN	ASTM	JIS	Comhdhéanamh Ceimiceach (%)								Teocht Oibriúcháin Uasta
/	GB	DIN	ASTM	JIS	C	Si	Mn	Cr	Ni	Nb/Cb	Mo	Eile	Teocht Oibriúcháin Uasta
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0.30 - 0.50	≤2.00	≤1.00	24.00 - 28.00	4.00 - 6.00	-	≤0.50	-	1050 ℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0.30 - 0.50	1.00 - 2.50	≤2.00	19.00 - 23.00	8.00 - 12.00	-	≤0.50	-	950 ℃
3	ZG30Cr28Ni10	-	AO	SCH17	0.20 - 0.50	≤2.00	≤2.00	26.00 - 30.00	8.00 - 11.00	-	-	-	1050 ℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0.30 - 0.50	1.00 - 2.50	≤2.00	24.00 - 27.00	11.00 - 14.00	-	≤0.50	-	1050 ℃
5	ZG30Cr28Ni16	-	Haigh	SCH18	0.20 - 0.50	≤2.00	≤2.00	26.00 - 30.00	14.00 - 18.00	-	-	-	1100 ℃
6	ZG40Cr25Ni20Si2	1.4848	HK	SCH21	0.30 - 0.50	≤1.75	≤1.50	23.00 - 27.00	19.00 - 22.00	-	≤0.50	-	1100 ℃
7	ZG30Cr20Ni25	-	HN	SCH19	0.20 - 0.50	≤2.00	≤2.00	19.00 - 23.00	23.00 - 27.00	-	-	-	1100 ℃
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0.35 - 0.75	≤2.50	≤2.00	17.00 - 21.00	37.00 - 41.00	-	-	-	1020 ℃
9	ZG40Cr15Ni35	1.4806	Ht	SCH15	0.35 - 0.70	≤2.00	≤2.00	15.00 - 19.00	33.00 - 37.00	-	≤0.50	-	1000 ℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0.30 - 0.50	≤2.00	≤2.00	24.00 - 28.00	33.00 - 37.00	0.80 - 1.80	≤0.50	-	1100 ℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	18.00 - 21.00	36.00 - 39.00	1.20- 1.80	≤0.50	-	1100 ℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0.30 - 0.50	1.00 - 2.50	≤2.00	23.00 - 25.00	23.00 - 25.00	0.80 - 1.80	≤0.50	-	1050 ℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0.35 - 0.50	1.00 - 2.50	≤2.00	24.00 - 28.00	33.00 - 37.00	-	≤0.50	-	1100 ℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0.06 - 0.15	0.50 - 1.50	≤2.00	19.00 - 21.00	31.00 - 33.00	0.50 - 1.50	≤0.50	-	1050 ℃
15	ZG45Cr12Ni60	-	HW	-	0.35 - 0.75	≤2.00	≤2.00	10.00 - 14.00	58.00 - 62.00	-	-	-	1100 ℃
16	ZG45Cr18Ni66	-	HX	-	0.35 - 0.75	≤2.00	≤2.00	15.00 - 19.00	64.00 - 68.00	-	-	-	1100 ℃
17	ZG1Cr28Co50	2.4778	-	-	0.05 - 0.25	0.50 - 1.00	≤1.50	27.00 - 30.00	≤1.00	≤0.50	≤0.50	Co: 48.0 - 52.0	1200 ℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0.25 - 0.35	0.50 - 1.50	0.50 - 1.50	27.00 - 29.00	-	1.50 - 2.50	≤0.50	Co: 48.0 - 52.0	1200 ℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0.35 - 0.55	1.00 - 2.00	≤1.50	27.00 - 30.00	47.00 - 50.00	-	≤0.50	W:4.0 - 5.5	1200 ℃

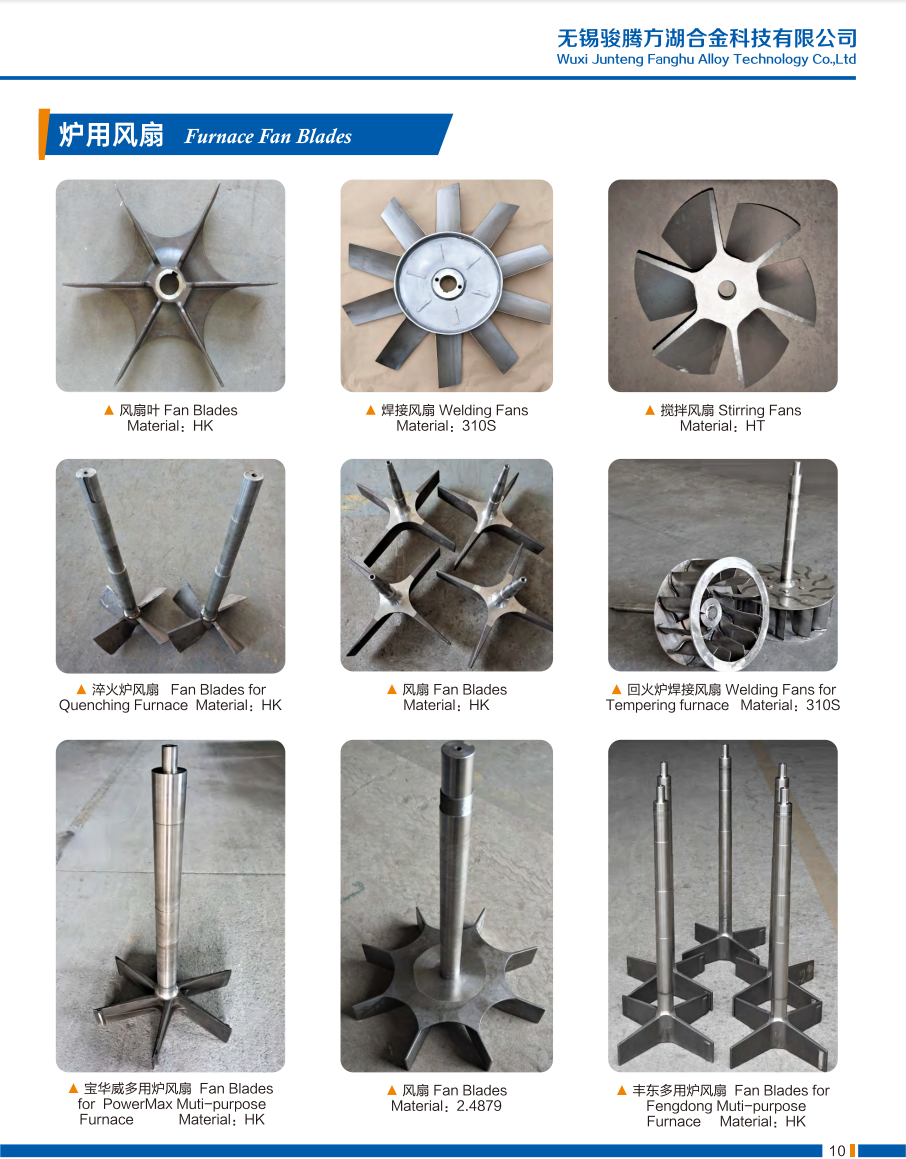

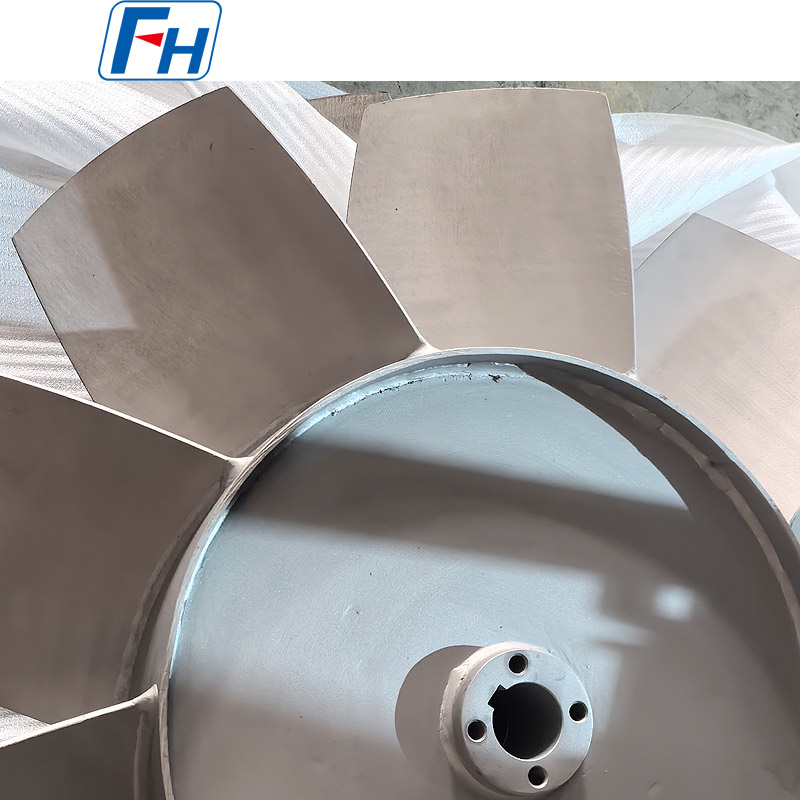

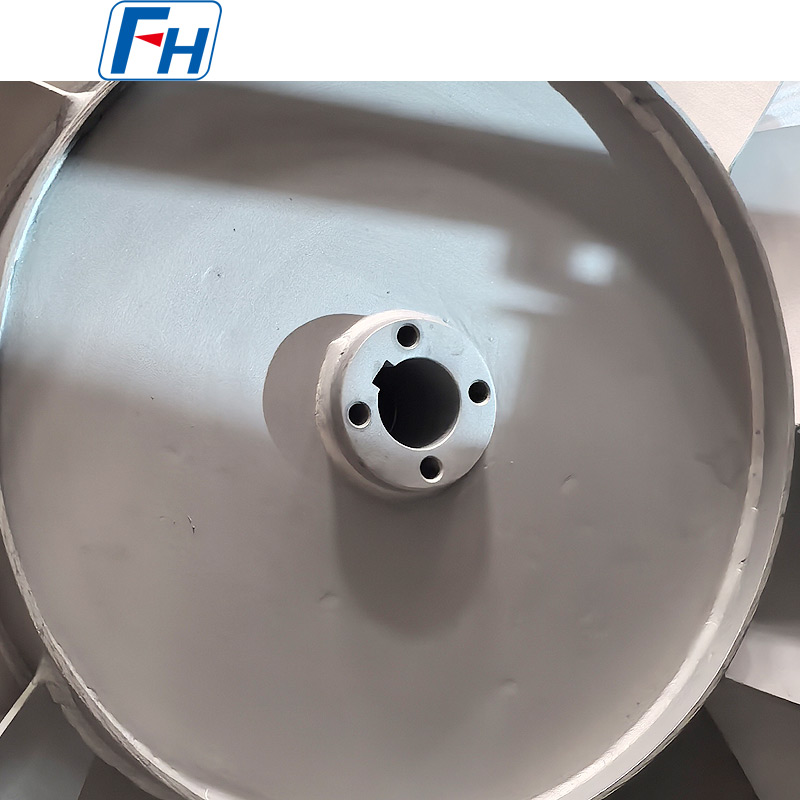

FíorGhrianghraif de Lanna Fan Táthaithe FH®

Próiseas Ordú
1. Cuir ar fáil:

Líníocht lucht leanúna nó toisí reatha (trastomhas, méid seafta, cineál lann)
Teocht oibriúcháin agus atmaisféar
Cumhacht mótair agus RPM
Grád ábhar inmhianaithe (nó molaimid)
Grád comhardaithe ag teastáil (caighdeán G6.3, G2.5 roghnach)

2. Molann FH®:

Moladh ábhartha bunaithe ar do choinníollacha
Próifíl lann leas iomlán a bhaint as éifeachtacht
Líníocht CAD le faomhadh
Praghas agus am luaidhe

3. Táirgeadh: 10-25 lá oibre

4. Áirítear le seachadadh:

Tuarascáil chothromaithe dinimiciúil
Teastas tástála ábhair (MTC)
Tuairisc chigireachta thoise
Treoir maidir le suiteáil agus cúram

CCanna:

C1: Cá fhad a mhairfidh lanna lucht leanúna táthaithe FH®?
A: Braitheann saol na seirbhíse ar theocht agus ar atmaisféar. Ionchais tipiciúla: 310S ag ≤700 ° C: 5-10 mbliana; 1.4849 ag 950°C: 2–5 bliana; Inconel ag 1050°C : 1–3 bliana. Moltar cigireacht rialta gach 6-12 mhí.

C2: Cén t-ábhar a mholtar do mo fhoirnéis?
A: Le haghaidh faghartha ≤700 ° C: 310S. Le haghaidh carburizing 950 ° C: 1.4849. Le haghaidh >1000°C nó atmasféar ionsaitheach: Inconel 600/625. Soláthraíonn FH® moltaí ábhar saor in aisce bunaithe ar do choinníollacha sonracha.

C3: Cén fáth a bhfuil cothromaíocht dinimiciúil tábhachtach?
A: Tá lanna lucht leanúna neamhchothromaithe ina chúis le caitheamh imthacaí, creathadh foirnéise, torann, éifeachtúlacht laghdaithe, agus baol scoilteadh. Déanann FH® gach tacar a chothromú go híosmhéid ISO 1940 G6.3 (G2.5 ar fáil) agus áirítear leis tuarascáil chomhardaithe.

C4: An féidir leat na lanna lucht leanúna atá agam faoi láthair a dheisiú nó a aisiompú?
A: Tá. Le deisiú: is féidir linn scoilteanna a ath-tháthú nó lanna damáiste a athsholáthar. Le haghaidh cúlinnealtóireacht: seol do lanna caite nó líníochtaí chugainn – tomhaisfimid, feabhsóimid an t-ábhar más féidir, agus cuirfimid athsholáthar díreach ar fáil.

C5: Cad é do bharántas?
A: 12 mhí i gcoinne lochtanna déantúsaíochta (scoilteanna weld, lochtanna ábhartha, saincheisteanna cothromaíochta). Ní chlúdaítear gnáthchaitheamh, tuirse teirmeach, ná creimeadh - ach molfaidh FH® an t-ábhar ceart do do choinníollacha chun an saol a uasmhéadú.
