Feadán Radiant Cruth U HU – Ø152.4 × Ø142.8 × 2154.24 mm

Comhthionól Feadáin Radiantacha Trastomhas Móra an Chustaim le haghaidh Foirnéisí Tionscail | Cóimhiotal FH®
Déanann Cóimhiotal FH® feadáin radiantacha HU-chruthach le haghaidh foirnéisí tionsclaíocha, foirnéisí cóireála teasa, agus córais téimh indíreacha ardteochta.

Déantar an feadán radanta saincheaptha seo a mhonarú ó chóimhiotal teas-resistant HU le sonraíocht feadán de Ø152.4 × Ø142.8 × 2154.24 mm (OD × ID × L).

Soláthraíonn an struchtúr mór-trastomhas U-chruthach dromchla teasa radanta leathnaithe agus é ag cothabháil socrú suiteála foirnéise dlúth. Is féidir an táirge a sholáthar freisin mar chomhthionól iomlán le bloic inslithe ardteochta, bunphlátaí gléasta, agus comhpháirteanna suiteála saincheaptha.

Tacaíonn FH® Alloy le déantúsaíocht OEM de réir líníochtaí custaiméirí, toisí foirnéise, coinníollacha oibriúcháin, agus ceanglais athsholáthair.

Sonraíochtaí Táirge

Toisí Feadáin Radiantacha U-Shaped
Is é príomh-sonraíocht an fheadáin radanta seo:
Ø152.4 × Ø142.8 × 2154.24 mm

• OD – Trastomhas Lasmuigh: Ø152.4 mm

• ID – Trastomhas Laistigh: Ø142.8 mm

• Tiús Balla Ainmniúil: 4.8 mm

• L – Fad: 2154.24 mm


Is féidir toisí struchtúracha eile a shaincheapadh, lena n-áirítear:

• C – Fad Lár

• H – Airde Foriomlán

• R – ga U-Bend

• Fad cos díreach

• Toisí pláta gléasta

• Suímh poll gléasta

• Toisí bloc inslithe

• Toisí nasc inlet / asraon


Is féidir na toisí go léir a mhonarú de réir líníochtaí custaiméirí nó toisí foirnéise atá ann cheana féin.

HU Cóimhiotal Frithsheasmhach in aghaidh Teas
Is grád cóimhiotal teilgthe ard-chróimiam, ard-nicile é HU a úsáidtear go coitianta le haghaidh comhpháirteanna a oibríonn i dtimpeallachtaí tionsclaíocha ardteochta.

I gcás feidhmeanna feadáin radiantacha, soláthraíonn ábhar HU tréithe mar:

• Neart ard-teocht maith

• Friotaíocht ocsaídiúcháin maith

• Feidhmíocht chobhsaí le linn nochtadh teirmeach fada

• Friotaíocht oiriúnach le timthriallta teasa agus fuaraithe arís agus arís eile

• Cobhsaíocht struchtúrach maith d'iarratais foirnéise tionsclaíocha


Braitheann feidhmíocht seirbhíse iarbhír feadán radanta ar níos mó ná grád ábhar amháin. Ba cheart teocht oibriúcháin, atmaisféar foirnéise, coinníollacha dóire, timthriall teirmeach, céimseata feadán, agus cleachtais oibriúcháin foirnéise a mheas freisin.

Struchtúr U-Shaptha Trastomhas Mór
Le trastomhas lasmuigh de Ø152.4 mm, déantar an táirge seo a dhearadh mar fheadán radiantach U-chruthach sách mór le haghaidh córais foirnéise tionsclaíocha a dteastaíonn dromchla teasa radanta substaintiúil orthu.
Tá an struchtúr comhdhéanta de dhá chuid feadáin fhada chomhthreomhara atá ceangailte le lúb U.

Soláthraíonn an chumraíocht seo:

• Cosán teasa radanta leathnaithe

• Dromchla teasa mór

• Socrú foirnéise dhlúth

• Téamh indíreach cobhsaí

• Dearadh lár-achair solúbtha

• Inoiriúnaitheacht do leagan amach foirnéise éagsúla


I gcomparáid le feadán radiantach simplí díreach, ceadaíonn an dearadh U-chruthach cosán aistrithe teasa níos faide laistigh de spás suiteála teoranta.

Comhlánú Inslithe & Gléasta

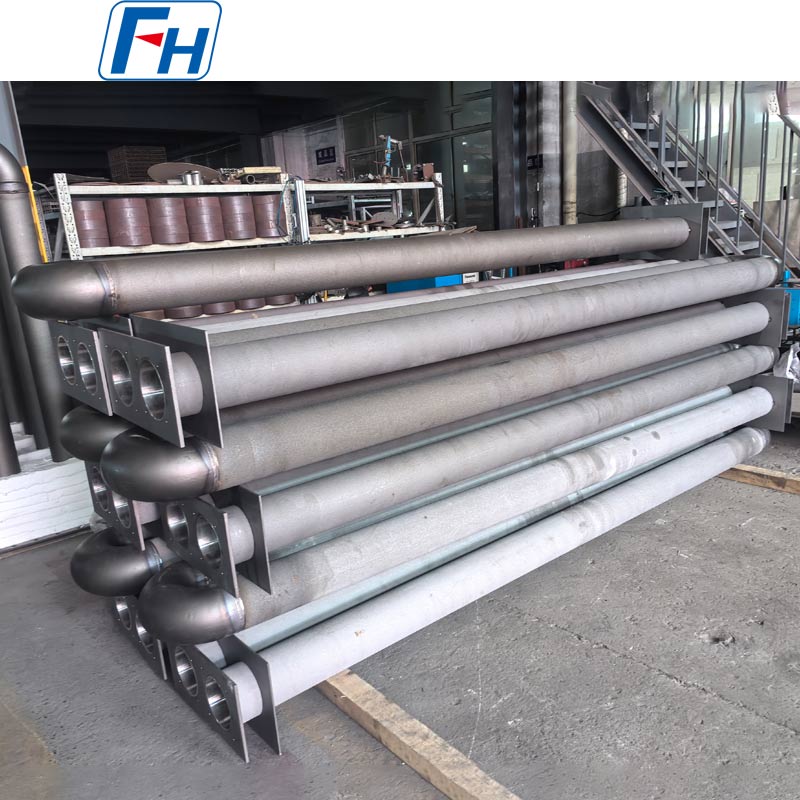

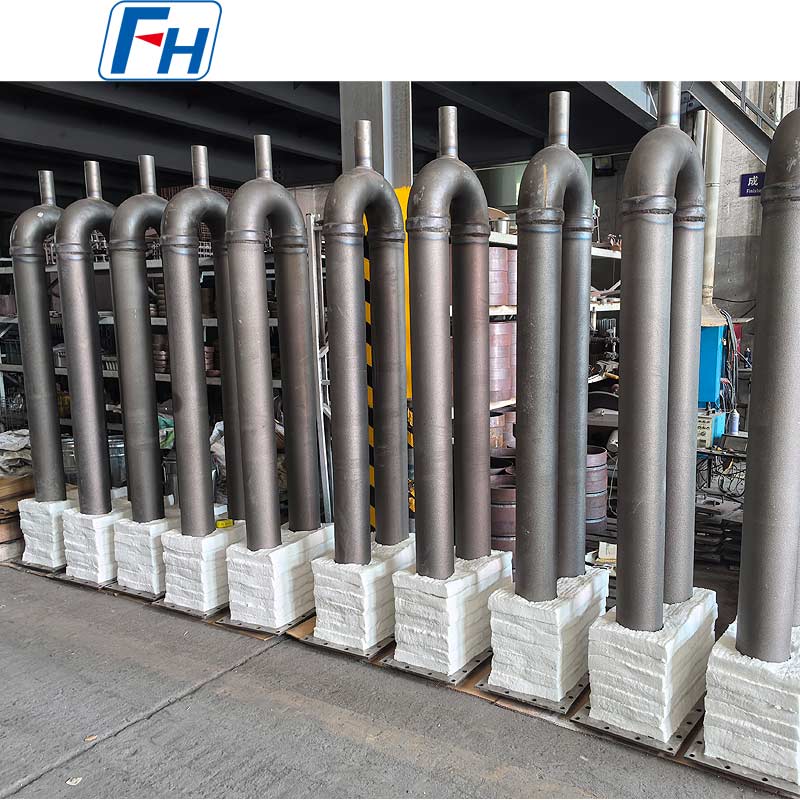

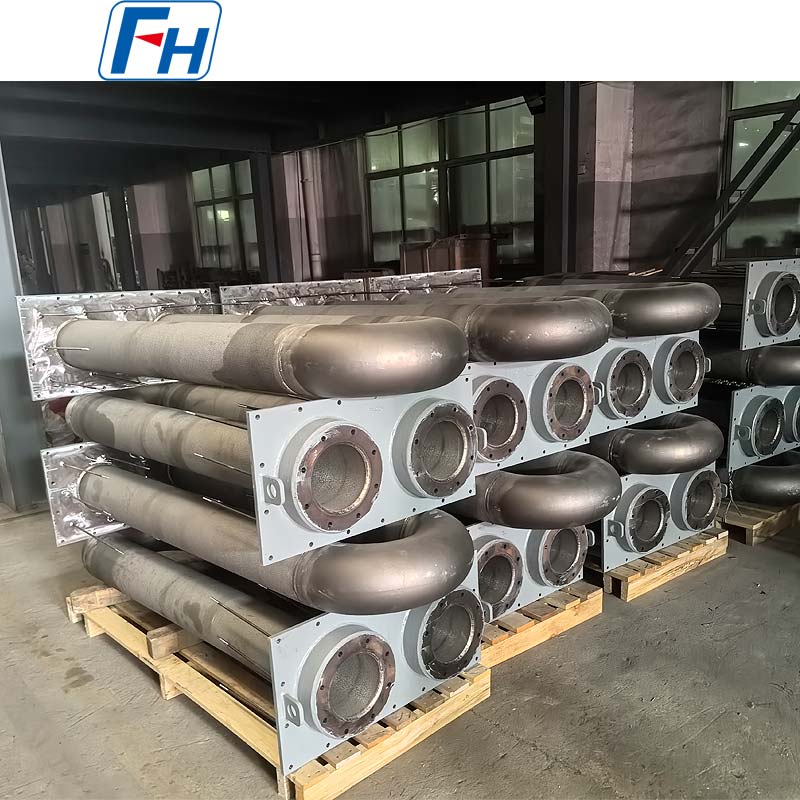

Mar a thaispeántar i gcumraíocht an táirge seo, is féidir an feadán radiantach a sholáthar mar aon le bloic inslithe ardteochta agus pláta bonn gléasta miotail.
Cuidíonn an tionól iomlán seo le suiteáil agus athsholáthar a shimpliú.

Is féidir le comhpháirteanna saincheaptha:

• Tiús bloc inslithe

• Toisí bloc inslithe

• Méid pláta bonn

• Tiús pláta bonn

• Cainníocht poll gléasta

• Suímh poll gléasta

• Spásáil feadáin

• Struchtúr tacaíochta


Maidir le tógálaithe foirnéise agus tionscadail athsholáthair, is féidir le FH® Alloy an tionól iomlán a sholáthar seachas an feadán radiantach lom a sholáthar ach amháin.

Téamh Foirnéise Indíreach
Úsáidtear feadáin radanta U-chruthach go forleathan i bhfoirnéisí tionsclaíocha áit ar cheart an fhoinse teasa nó gáis dócháin a bheith scartha ó seomra oibre na foirnéise.
Aistrítear teas a ghintear taobh istigh den fheadán trí bhalla an fheadáin agus radaítear é i dtreo ualach na foirnéise.

Is féidir leis an socrú teasa seo cabhrú le soláthar a dhéanamh:

• Atmaisféar foirnéise rialaithe

• Teagmháil lasair dhíreach laghdaithe

• Dáileadh teasa cobhsaí

• Teocht foirnéise níos aonfhoirmí

• Feidhmíocht téimh leanúnach iontaofa


Feidhmchláir tipiciúla
Is féidir feadáin radanta U-chruthach HU a úsáid sna:

• Foirnéisí cóireála teasa

• Foirnéisí annealing

• Foirnéisí cruaite

• Foirnéisí tempering

• Foirnéisí carburizing

• Foirnéisí leanúnacha

• Foirnéisí teallaigh sorcóir

• Foirnéisí atmaisféar cosanta

• Línte próiseála cruach

• Trealamh téimh thionsclaíoch


Tá an tsonraíocht seo oiriúnach go háirithe do chórais a dteastaíonn feadáin radanta fada U-chruthach le trastomhas mór le haghaidh téimh indíreach ardteochta.

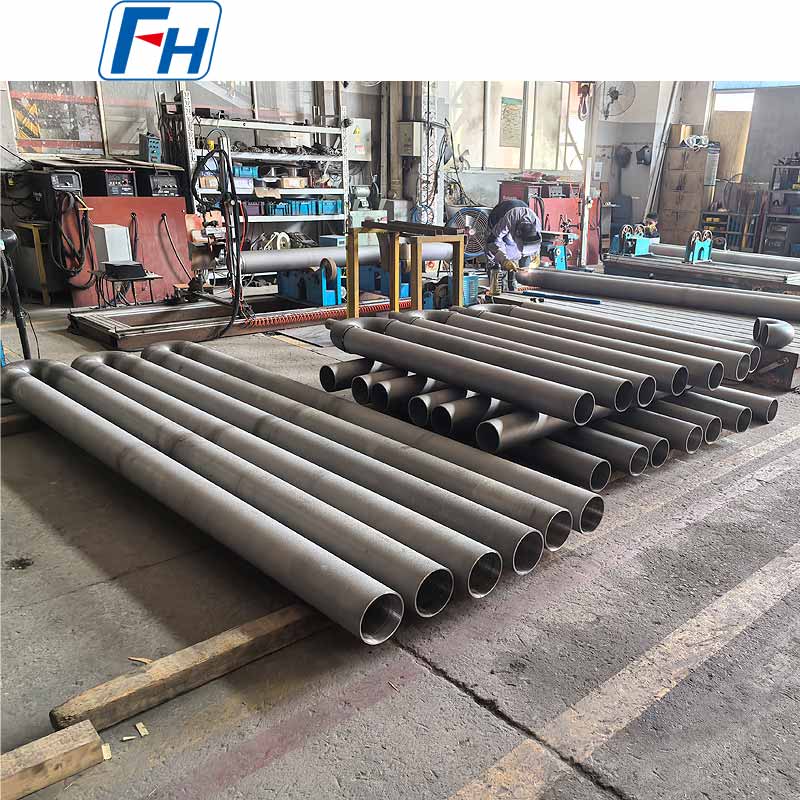

Próiseas Déantúsaíochta
Ag brath ar an líníocht theicniúil, is féidir na nithe seo a leanas a áireamh sa phróiseas déantúsaíochta:
Ullmhú Ábhar → Táirgeadh Tube → Déantúsaíocht U-Bend / Elbow → Tionól → Táthú → Meaisínithe → Déantúsaíocht Pláta Gléasta → Tionól Inslithe → Cigireacht Toiseach → Cigireacht Deiridh

I measc na bpríomhrialuithe déantúsaíochta tá:

• Trastomhas lasmuigh agus taobh istigh

• Tiús balla

• Díreachacht an fheadáin

• Ionad achar

• Céimseata Bend

• Cáilíocht táthú

• Toisí foriomlána

• Ailíniú pláta gléasta

• Oiriúnach cóimeála inslithe


Tá tábhacht ar leith ag baint le rialú cruinn tríthoiseach le haghaidh feadán radiantach 2154.24 mm ar fhad, toisc go mbíonn tionchar díreach ag ailíniú suiteála ar thionól foirnéise agus ar fheidhmíocht seirbhíse.

Buntáistí Táirge Buntábhachtacha
HU Cóimhiotal Frithsheasmhach in aghaidh Teas
Deartha le haghaidh timpeallachtaí foirnéise éilitheacha tionsclaíocha.
Trastomhas mór Ø152.4 mm
Soláthraíonn dromchla teasa radanta substaintiúil.
Fad Tube 2154.24 mm
Oiriúnach do shuiteálacha foirnéise móra tionsclaíocha.
4.8 mm Tiús Balla Ainmniúil
Ríomh ón Ø152.4 mm OD sonraithe agus Ø142.8 mm ID.
Soláthar Comhthionóil Iomlán
Ar fáil le bloic inslithe, plátaí bonn, agus comhpháirteanna gléasta.
Innealtóireacht Chustaim
Is féidir achar an ionaid, ga lúbthachta, struchtúr gléasta, agus toisí eile a shaincheapadh.
Déantúsaíocht Athsholáthair
Is féidir tionóil fheadáin radiantacha atá ann faoi láthair a atáirgeadh de réir líníochtaí, samplaí, nó toisí tomhaiste.

Rialú Cáilíochta
Ag brath ar riachtanais an tionscadail, is féidir na nithe seo a leanas a áireamh le hiniúchadh:

• Fíorú ábhar

• Iniúchadh ar chomhdhéanamh ceimiceach

• Cigireacht trastomhais lasmuigh

• Iniúchadh trastomhas taobh istigh

• Tiús balla measurement

• Cigireacht fad iomlán

• Cigireacht lárionaid

• Céimseata Bend inspection

• Cigireacht Weld

• Cigireacht pláta gléasta

• Cigireacht tionóil deiridh


Is féidir ceanglais bhreise iniúchta a chomhaontú roimh tháirgeadh.

Cén fáth Roghnaigh FH® Alloy?
Déanann FH® Alloy speisialtóireacht i gcomhpháirteanna cóimhiotail teas-resistant saincheaptha le haghaidh foirnéisí tionsclaíocha agus trealamh cóireála teasa.

Áirítear ar ár raon feadáin radiant:

• Feadáin Radiantacha HU-Shaped

• Cr25Ni35 Feadáin Radiant Cruth U

• P-Cineál Feadáin Radiant

• I-Cineál Feadáin Radiant

• Feadáin Radiant Díreacha

• Feadáin Radiantacha Gásbhreoslaithe

• Feadáin Radiant Múnlaithe Speisialta

• Comhthionóil Feadáin Radiant an Chustaim


Déanaimid freisin rollóirí foirnéise, feadáin teilgthe lártheifeacha, daingneáin cóireála teasa, tráidirí foirnéise, ciseáin foirnéise, agus comhpháirteanna foirnéise saincheaptha eile.

Iarr Athfhriotail
Le luachan cruinn a fháil, tabhair:

1. Líníocht theicniúil

2. Grád ábhair

3. Trastomhas lasmuigh

4. Trastomhas taobh istigh nó tiús bhalla

5. Fad iomlán

6. Ionad achar

7. Ga U- Bend

8. Toisí pláta gléasta

9. Teocht oibriúcháin

10. Atmaisféar foirnéise

11. Cainníocht riachtanach


Seol do líníocht nó sonraíochtaí feadáin radanta atá ann cheana féin chuig FH® Alloy le haghaidh athbhreithniú teicniúil agus luachan.

CCanna
C1: An féidir leat feadáin radiant cruth U Ø152.4 × Ø142.8 × 2154.24 mm a mhonarú?
Tá. Is féidir le FH® Alloy an tsonraíocht feadán radiantach HU seo a mhonarú agus féadann sé na toisí a choigeartú de réir do dhearadh foirnéise freisin.

C2: Cad é an tiús bhalla?
Bunaithe ar thrastomhas lasmuigh de Ø152.4 mm agus trastomhas istigh de Ø142.8 mm, is é 4.8 mm an tiús balla gathacha ainmniúil.

C3: An féidir an t-achar lárionad a shaincheapadh?
Tá. Is féidir fad an ionaid, ga lúbtha, fad cos díreach, airde iomlán, agus toisí suiteála a shaincheapadh.

C4: An féidir leat na bloic inslithe agus an bonn gléasta a sholáthar?
Tá. Is féidir an feadán radiantach a sholáthar mar thionól iomlán le bloic inslithe saincheaptha, plátaí gléasta, agus comhpháirteanna suiteála gaolmhara.

C5: An féidir cóimhiotal teas-resistant eile a chur in ionad HU?
Tá. Is féidir ábhar a roghnú de réir teocht oibriúcháin, atmaisféar foirnéise, coinníollacha rothaíochta teirmeacha, agus saol seirbhíse ionchais.

C6: An féidir leat feadáin radiantacha athsholáthair a mhonarú?
Tá. Is féidir feadáin radanta atá ann cheana a atáirgeadh ó líníochtaí teicniúla, samplaí, grianghraif, nó toisí tomhaiste.
