Cén Réitigh Cruach Teas-resistant Ba chóir duit a Roghnú le haghaidh Feidhmchláir Teocht Foircní?

Sna hearnálacha cóireála teasa tionsclaíochta agus trealaimh fuinnimh, teilgin cruach ard-chróimiam sraith nicil (Cr25Ni20). friotaíocht creep níos fearr agus cobhsaíocht ocsaídiúcháin a léiriú i gcomparáid le teilgin sraith mheán-chróimiam íseal-nicile (Cr18Ni8) agus iad ag feidhmiú i dtimpeallachtaí marthanacha thuas 1100°C . Le haghaidh comhpháirteanna ríthábhachtacha amhail rollóirí foirnéise, feadáin radiantacha, agus daingneáin cóireála teasa a oibríonn níos faide anonn 1000°C , is féidir le roghnú ábhar cóimhiotal nicil ard-cróimiam saol seirbhíse na gcomhpháirteanna a leathnú trí 30% go 50% , ag laghdú go suntasach minicíocht downtime neamhphleanáilte agus costais chothabhála.

Difríochtaí Suí Teicniúla idir Dhá Phríomhshruth Teilgin Cruach Frithsheasmhach Teas

Is féidir teilgin cruach teas-resistant a chatagóiriú ina dhá bhrainse mhóra bunaithe ar chórais chóimhiotail: steels austenític meán-chróimiam agus steels austenític nicil-chróimiam ard. Tá cásanna infheidhme ag gach ceann acu laistigh den 650°C go 1200°C raon teochta, le difríochtaí lárnacha léirithe i gcóimheasa comhdhéanamh cóimhiotal, cobhsaíocht microstructural, agus ard-teocht curves díghrádaithe feidhmíochta meicniúil.

Sraith Íseal-Nicil Meán-Cróimiam: Réitigh Ardteochta Costas-Éifeachtach

Grád tipiciúla ar nós Cr18Ni8 sraith rialú ábhar cróimiam laistigh 16% go 20% agus ábhar nicil ag thart 8% go 12% . Coinníonn an córas seo neart struchtúrach sa 650°C go 950°C raon trí thuaslagán soladach a neartú agus deascadh teoranta chomhdhúile. Áirítear ar na buntáistí a bhaineann leis na costais amhábhar inrialaithe agus fuinneoga an phróisis réitigh níos leithne, rud a fhágann go bhfuil sé oiriúnach le haghaidh táirgeadh mais plátaí bonn foirnéise réasúnta simplí, tráidirí, agus rollóirí foirnéise alt íseal-teocht.

Mar sin féin, nuair a sháraíonn an teocht seirbhíse 1000°C , laghdaítear cobhsaíocht mhaitrís austenític teilgin sraith mheán-chróimiam íseal-nicil, le rátaí deascadh luathaithe de chéim σ agus cairbídí brittle. Mar thoradh air seo i ard-teocht díghrádú neart seasmhachta os cionn 40% ó luachanna tosaigh tar éis 500 uair . Dá bhrí sin, tá an t-ábhar seo oiriúnach níos fearr le haghaidh oibríochtaí uaineacha, luaineachtaí teochta móra, nó coinníollacha oibre teocht mheán-go-íseal den chuid is mó.

Sraith Ard-Chróimiam Nicil: Tagarmharcanna Feidhmíochta Faoi Theocht Ard-Fhíor-Ard

Arna léiriú ag córais cóimhiotail Cr25Ni20, tá ábhar cróimiam ardaithe go 24% go 28% , sroicheann ábhar nicil 18% go 22% , le breisithe rian de niobium agus tungstain le haghaidh rialú moirfeolaíocht chomhdhúile. Cinntíonn an t-ábhar ard cróimiam foirmiú dlúth Cr₂O₃-Al₂O₃ scannáin ocsaíd ilchodach ar dhromchlaí, le rátaí fáis i 1100°C timpeallachtaí aeir amháin trian iad siúd de teilgin sraith mheán-cróimiam.

Cuireann an cion ard nicil feabhas suntasach ar chobhsaíocht na céime austenític ag teochtaí ardaithe, ag seachaint deascadh céim σ agus ag cur ar chumas réabtha creep réitigh a sháraíonn an saolré. 10,000 uair an chloig faoi 1050 ° C ag strus 100MPa coinníollacha. Is é an t-ábhar seo an rogha is fearr le haghaidh feadáin radiant foirnéise annealing leanúnach, impellers lucht leanúna foirnéise carburizing, agus comhpháirteanna líneáil áith tionsclaíoch ag feidhmiú ag 1200°C .

Anailís Chomparáideach ar Phríomhtháscairí Feidhmíochta

Chun na difríochtaí feidhmíochta idir an dá ábhar seo i gcoinníollacha oibre iarbhír a chainníochtú, déantar comparáidí córasacha thar cheithre ghné: friotaíocht ocsaídiúcháin, neart ardteochta, friotaíocht creimeadh, agus inoiriúnaitheacht próisis.

Friotaíocht Ocsaídiú: An Fachtóir Cinntitheach le haghaidh Saol Seirbhíse Ardteochta

Baineann na modhanna teip príomhúla le haghaidh teilgin cruach teas-resistant i dtimpeallachtaí aeir ardteochta le spalladh scála ocsaíd agus tanú foshraitheanna. Nochtann sonraí tástála ocsaídiúcháin isochronal ASTM G54 gur tar éis 200 uair an chloig de nochtadh leanúnach in aer 1100°C , coinníonn teilgin sraith nicil ard-chróimiam tiús scannáin ocsaíd idir 12 go 18 micriméadar , cé go bhforbraíonn teilgin sraith íseal-nicil meán-chróimiam scannáin ocsaíd a bhaint amach 35 go 50 micriméadar le cisealú agus scoilteadh soiléir.

Tá an mheicníocht maidir le foirmiú dlúth scannáin ocsaíd suite i bhfoirmiú tosaíochta sraitheanna leanúnacha Cr₂O₃ arna gcumasú ag ábhar ard cróimiam, agus laghdaíonn eilimintí nicil an strus idir-éadan idir an scannán ocsaíd agus an tsubstráit, rud a íoslaghdaíonn díorma scannáin le linn timthriallta teirmeach. Maidir le daingneáin cóireála teasa a bhfuil timthriallta teasa agus fuaraithe go minic acu, is féidir leis an tréith seo rátaí meáchain caillteanas ocsaídiúcháin a laghdú trí os cionn 60% .

Ardteocht Srónbheannach agus Neart Seasmhacht: Measúnú Cainníochtaithe ar Acmhainn Ualachiompartha

Léiríonn Creep an modh teip is marfach le haghaidh teilgin cruach teas-resistant faoi choinníollacha marthanacha ardteochta luchtaithe. Léiríonn tástáil neart seasmhachta caighdeánach GB/T 2039:

• Faoi 900°C/80MPa coinníollacha, sáraíonn an dá ábhar 50,000 uair an chloig am réabtha le éagsúlacht feidhmíochta íosta;
• Faoi 1050°C/60MPa coinníollacha, meán-cróimiam íseal-nicil sraith réitigh réitigh am réabfaidh laghdú go dtí thart 8,000 uair an chloig , cé go gcoimeádann teilgin sraith nicil ard-chróimiam thar 25,000 uair an chloig ;
• Ag 1100°C , éiríonn neart seasmhachta réitigh sraith íseal-nicil meán-chróimiam neamhleor le haghaidh feidhmeanna innealtóireachta, ach baineann teilgin sraith nicil ard-chróimiam amach 15,000 uair an chloig réabfaidh ré faoi 40MPa strus.

Cinneann an éagsúlacht sonraí cainníochtúil seo go díreach na teorainneacha roghnúcháin ábhar do chomhpháirteanna ríthábhachtacha ualachiompartha, mar shampla feadáin radiantacha agus rollóirí foirnéise cantilever.

Éabhlóid Micrstruchtúrtha agus Difríochtaí Meicníochta Teip

Feidhmíocht ardteochta na teilgin cruach teas-resistant ag brath ní amháin ar chomhdhéanamh cóimhiotail, ach tá tionchar mór ag éabhlóid microstructural le linn seirbhíse fadtéarmach. Léiríonn iompraíochtaí claochlaithe céime an dá ábhar seo laistigh de na raonta teochta comhionanna idirdhealú bunúsach.

Sraith Íseal-nicil Cróimiam Meán: Garbhú Carbide agus σ Bhreith Chéim

Laistigh den 650°C go 900°C deascann raon teochta, cairbídí de chineál M₂₃C₆ i dteilgin sraith mheán-chróimiam íseal-nicil go leanúnach feadh teorainneacha gráin austenític, ag garbhú go comhleanúnach le fad seirbhíse leathnaithe. Is féidir le codáin toirte chomhdhúile teorann gráin a bhaint amach 3% go 5% tar éis 1,000 uair an chloig , comhtháthú teorann gráin a lagú go mór.

Níos tábhachtaí fós, cruthaíonn saibhriú cróimiam agus iarainn ag réigiúin teorann gránach brittle go héasca σ chéim (comhdhúil idirmhiotalacha FeCr) . Le luachanna cruas idir HV 900 go 1100 , Is féidir le céim σ dháileadh i bhfoirmíochtaí líonra feadh teorainneacha gráin a laghdú toughness tionchar seomra-teocht trí os cionn 70% , ag an am céanna táireach plasticity ard-teocht. Maidir le comhpháirteanna foirnéise atá faoi réir turrainge teirmeach agus meicniúla, is ionann σ bhrabúsú céime agus an bac príomhúil a chuireann teorainn le saolré seirbhíse.

Sraith Ard-Chróimiam Nicil: Maitrís Cobhsaí Austéinít agus Céimeanna Frasaíochta Inrialaithe

Leathnaíonn ábhar ard nicil réimse na céime austenític go dtí teochtaí níos ísle, ag cur go mór le cinéitic foirmiú céim σ. I teilgin Cr25Ni20, fiú tar éis 10,000 uair an chloig de 1050°C seirbhíse, tá codáin toirte σ fós inrialaithe thíos 0.5% .

Is iad na príomhchéimeanna treisithe sa chóras seo ná carbónitrídí de chineál NbC nó M(C,N), arb iad is sainairíonna iad méideanna míne na gcáithníní ( 50 go 200 nanaiméadar ), dáileadh aonfhoirmeach, agus meicníochtaí neartaithe scaipthe a fheabhsaíonn neart ardteochta le rátaí cúrsála i bhfad níos ísle ná M₂C₆. Comhcheangailte le cóireáil réitigh chuí ( Gabháltas 1150°C go 1200°C ar feadh 2 go 4 huaire agus múchadh uisce ina dhiaidh ), baineann teilgin stáit dáileadh chomhdhúile optamaithe ó thús na seirbhíse, rud a chuireann moill ar dhíghrádú feidhmíochta.

Cásanna Feidhmithe Tionscail agus Treoirlínte um Chinneadh Roghnúcháin

Bunaithe ar na difríochtaí feidhmíochta a leagtar amach thuas, tá na teorainneacha is infheidhme maidir leis an dá chineál réitigh cruach teas-resistant seo i dtrealamh tionsclaíoch tar éis éirí sách soiléir. Ba cheart go ndéanfadh cinntí roghnóireachta measúnú cuimsitheach ar theocht oibre, ar shaintréithe ualaigh, ar mhinicíocht rothaíochta teirmeach, agus ar riachtanais saoil a bhfuiltear ag súil leo.

Gnáthchás Comparáideach in Feidhmchláir Daingneáin Cóireála Teasa

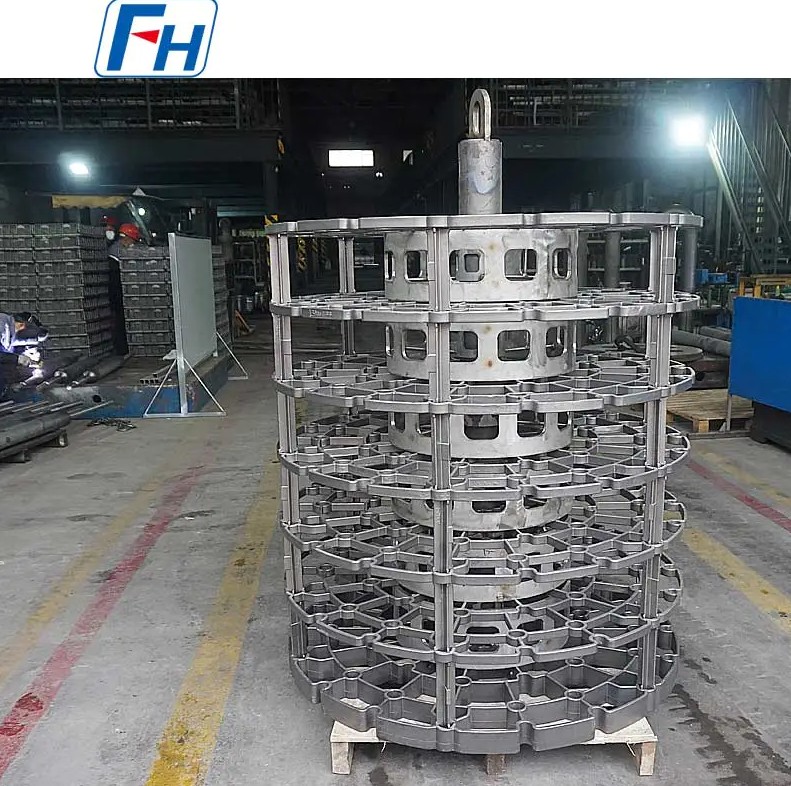

Smaoinigh ar thráidirí agus piléir i línte táirgeachta carburizing fearas feithicleach: In Atmaisféir carburúcháin 930°C , sroicheann daingneáin sraith íseal-nicil meán-chróimiam saolré seirbhíse thart ar 8 go 12 mhí , le modhanna teip bunscoile a bhaineann le dífhoirmiú warping agus scoilteadh mar gheall ar ocsaídiú teorann gráin. Nuair a aistrítear chuig ábhair sraith nicil ard-chróimiam, leathnaíonn saolré na seirbhíse faoi choinníollacha comhionanna go dtí 18 go 24 mí , le laghduithe dífhoirmithe níos mó ná 40% .

Cé go bhfuil costais tosaigh soláthair níos airde i gceist le teilgin sraith nicil ard-chróimiam, léiríonn ríomhaireachtaí cuimsitheacha a ionchorpraíonn minicíocht athsholáthair, caillteanais ama aga, agus costais chothabhála saothair go bhfuil a gcuid laghdaítear costais saolré iomlána 25% go 35% i ndáiríre . Éiríonn an buntáiste eacnamaíoch seo thar a bheith soiléir maidir le línte táirgeachta uathchóireála teasa a oibriú go leanúnach.

Bunúsanna um Rialú Cáilíochta agus Fíorú Feidhmíochta

Beag beann ar roghnú ábhair, braitheann réadú feidhmíochta teilgin cruach resistant teasa ar chórais rialaithe cáilíochta dian. Léiríonn na míreanna iniúchta seo a leanas naisc ríthábhachtacha a chinntíonn go gcomhlíonann teilgin ceanglais choinníoll oibriúcháin dearaidh.

Comhdhéanamh Ceimiceach agus Scrúdú Miotalagrafaíochta

Cinntíonn anailís speictreascópach go rialaítear diallais na n-eilimintí móra ar nós cróimiam, nicil agus carbóin laistigh ±0.5% , le breisithe riandúile ar nós niobium agus tungstain coinnithe go beacht ag ±0.1% . Díríonn scrúdú miotalóireachta ar:

• Gráid mhéid gráin Austenític (de ghnáth éilíonn 3 go 6 grád );
• Deilbhíocht dáileacháin chomhdhúile agus codáin toirte;
• Láithreacht porosity crapadh réitigh, inclusions iomarcacha, nó lochtanna eile.

Tástáil Fíoraithe Feidhmíochta Ardteochta

Taobh amuigh de ghnáththástáil teanntachta teocht an tseomra, ní mór na míreanna fíoraithe ardteochta seo a leanas a fhorlíonadh:

1. Tástáil teanntachta ardteochta gearrthéarmach (spriocphointí teochta: 800°C, 950°C, 1050°C ), neart toraidh a thomhas agus cuair díghrádaithe neart teanntachta;
2. Tástáil neart seasmhachta (déanta in aghaidh GB/T 2039 nó ASTM E139), ag fáil sonraí ama réabtha ag sprioc-teochtaí agus leibhéil struis;
3. Tástáil ocsaídiúcháin isochrónach ( 800°C go 1100°C , meáchan gach 50 uair ), cuair chinéiteach ocsaídiúcháin a bhreacadh agus tairisigh ráta ocsaídiúcháin a ríomh.

Maidir le comhpháirteanna ríthábhachtacha ualachiompartha, moltar comhréireanna samplála a mhéadú de réir 10% go 20% le haghaidh tástála neamh-millteach (radagrafaíochta nó ultrasonaic), ag cinntiú nach sáraítear toisí lochtanna inmheánacha 5% de wall thickness.

Treochtaí Forbartha Teicneolaíochta agus Moltaí Roghnú Ábhar

De réir mar a thagann foirnéisí tionsclaíocha chun cinn i dtreo teochtaí níos airde, timthriallta oibríochta leanúnacha níos faide, agus timpeallachtaí atmaisféir níos casta, léiríonn teicneolaíocht réitigh cruach teas-resistant na treochtaí forbartha seo a leanas:

• Dearadh micrea-chóimhiotail : Má chuirtear riandúile tearc-chré (cosúil le Ce, La) le bun-chomhdhéanamh Cr25Ni20, is féidir struchtúir gráin scannáin ocsaíd a fheabhsú tuilleadh, ag laghdú 1100°C rátaí ocsaídiúcháin ag breise 15% go 20% ;
• Soladach Treo agus Réitigh Mínghráin : Treo soladú agus rátaí fuaraithe a rialú chun deighilt criostail columnar a dhíchur, neart seasmhachta ardteochta a fheabhsú trí os cionn 20% ;
• Sineirgíocht Cumhdach Cosanta Ilchodach : Bratuithe alúmanaim nó MCrAlY a chur i bhfeidhm ar dhromchlaí réitigh chun córais chosanta dé-ciseal a chruthú le foshraitheanna cóimhiotal nicil-chróimiam ard, ag brú na teochtaí seirbhíse deiridh chun 1250°C .

I gcás úsáideoirí deiridh, ba cheart go sáródh cinntí roghnúcháin ábhar creataí comparáide aonchostais agus go mbunófaí samhlacha meastóireachta ar a ndírítear costas saolré iomlán (LCC) . Nuair a sháraíonn an teocht oibriúcháin 1000°C nó uaireanta oibre bliantúla a shárú 6,000 uair an chloig , na buntáistí cuimsitheacha ó thaobh costais de shraith nicil ard-cróimiam teilgin cruach teas-resistant bheith soiléir go hiomlán, rud a léiríonn an rogha réasúnach chun oibriú cobhsaí trealaimh fad-timthriall a chinntiú.
